Membuat Routing Static Single Hop dengan Router Juniper

Routing static single hop gateway merupakan routing statik yang hanya menggunakan sebuah interface fisikal sebagai jalur update routing tabel.

Berikut adalah konfigurasi interfacenya :



Router 1 :

set logical-systems R1 interfaces em0 unit 3 vlan-id 14
set logical-systems R1 interfaces em0 unit 3 family inet address 14.14.14.1/30
set logical-systems R1 interfaces lo0 unit 1 family inet address 1.1.1.1/32

Router 2 :

set logical-systems R4 interfaces em1 unit 3 vlan-id 14
set logical-systems R4 interfaces em1 unit 3 family inet address 14.14.14.2/30
set logical-systems R4 interfaces lo0 unit 1 family inet address 4.4.4.4/32

Jangan lupa set taggingnya :
set interfaces em0 vlan-tagging
set interfaces em1 vlan-tagging

Kita bisa melihat konfigurasi yang sudah kita lakukan diatas :

Router R1

Router R4 :

Kita konfigurasi statik routing :

R1 :

set logical-system R1 routing-options static route 4.4.4.4/32 next-hop 14.14.14.2




R4 :

set logical-system R1 routing-options static route 0.0.0.0/0  next-hop 14.14.14.1

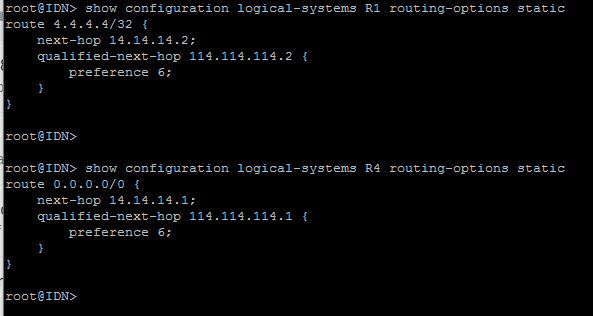

Setelah kita setting routing agar bisa saling berkomunikasi antar network di lo0 yang ada di R1 dan R4 kita bisa cek verifikasi static routing :

Kemudian kita coba tes koneksi antar hop :

Ok, sekian dulu tutorial dari konfigurasi single next hop dengan locgical-system JunOS..
Semoga bermanfaat untuk yang belajar JunOS..
